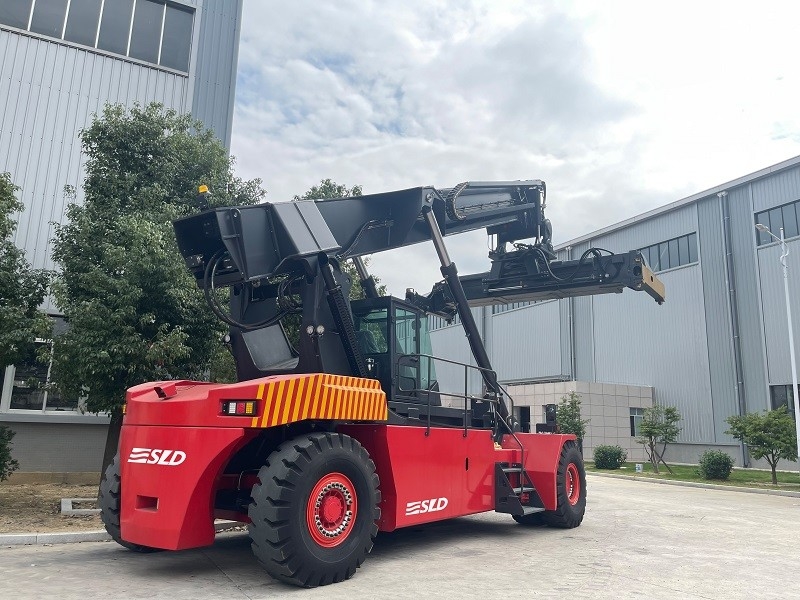

Ergonomische het Bereikstapelaar van de Cabine45000kg Lading RS voor Zware Container

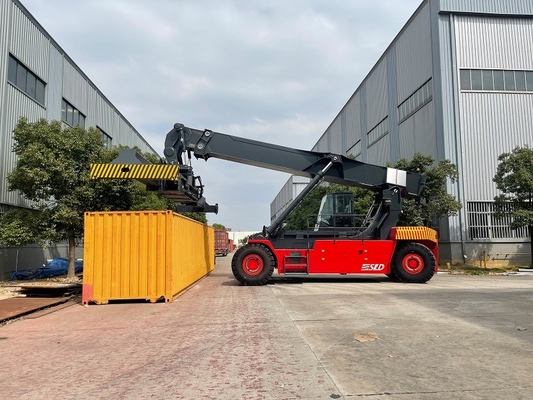

RS bereikstapelaars 45 Ton het Werk bij de Zeehaven voor Zware Volledige Containers

45 ton van het containerbereik de stapelaar is wijd gebruik in havens en de post van de spoorwegoverdracht voor het stapelen van en het overbrengen van de zware 20ft & 40 standaardcontainers van voet, goedkope prijs, hoge efficiënt.

De voordelen voor de container van SLD 45tons bereiken stapelaar zoals volgend:

1, Hoofd de invoer beroemde merken van het delengebruik. Bijvoorbeeld, het merkmotor van Amerika CUMMINS, Duitse ZF-merktransmissie, de Duitse gedreven as van Kessler merk en leidingsas, Linde het hydraulische systeem van wereldklasse, het systeem van de het merkcanbus controle van Amerika Parker enz.

2, Ruime cabine keuren nieuwste ergonomisch ontwerp, vast cabineontwerp goed om de veiligheid en het comfort van de exploitant te verzekeren. Met multifunctionele bedieningshendel, koelairconditioner enz.

3, groot-Kleurenvertoning tonen de invoerinformatie, kan het als kleine lijst van de foutendiagnose worden gebruikt, het werk van het exploitanthoge rendement helpen.

4, worden de boom gemaakt van staalplaat met sterkte met grote trekspanning (kan 70kg/mm2 dragen).

5, Hogere Liftsnelheid: de verhoging 50% van de liftsnelheid wanneer lading 31 ton in vergelijking met andere

beroemde merken (Konecrane, Kalmar, Sany).

Volledige lading: 0.28m/s (45tons)

Normale lading: 0.39m/s (31tons)

Aandrijvingssnelheid: 25Km/h

Werkdruk: 310bar


• KENMERKEN
  Model		SLDR450
  Machtseenheid		Diesel
  Bewerkingstype		Gezette bestuurder
  Ladingscapaciteit (L1, L2, L3)	Q (kg)	45000/31000/16000
  Ladingscentrum, eerste rij (L1)	c (mm)	1800
  Ladingscentrum, tweede rij (L2)	C (mm)	3860
  Ladingscentrum, derde rij (L3)	C (mm)	6400
  Ascentrum aan verspreiderscentrum (l1-1/2 hoogte)	x (mm)	2800
  Wielbasis	y (mm)	6400
  AFMETINGEN
  De hoek van de boomlift, heft/verminderd op	α/β (/°)	61/0
  Verminderde hoogteboom	h1 (mm)	4945
  Lifthoogte (L1, L2, L3)	h3 (mm)	15900/14100/11350
  Hoogte, uitgebreide boom	h4 (mm)	19000
  Hoogte van cabine	h6 (mm)	3900
  Hoogte, de zetel van de exploitant	h7 (mm)	2840
  Het slepen koppelingshoogte	h10 (mm)	600
  Verminderde de hoogte van het draaislot	h13 (mm)	1495
  Lengte over alles met verspreider	l1 (mm)	11618
  Lengte over alles	l2 (mm)	8410
  Algemene breedte	b1/b2 (mm)	4180/3400
  Breedte van verspreider 20 '/40 '	b3 (mm)	6050/12150
  Grondontruiming min.	m1 (mm)	345
  Grondontruiming, centrum van wielbasis	m2 (mm)	350
  Stapelend doorgang 20 ' containers	Ast (mm)	10225
  Stapelend doorgang 40 ' containersTurning straal	Ast (mm)	13050
  Min. het draaien puntafstand	Met a (mm)	8605
  Min. het draaien puntafstand	b13 (mm)	3400
  Wheelspan, voorwielen	b10 (mm)	3030
  Wheelspan, achterwiel	b11 (mm)	2786
  GEWICHT
  (Ongeladen/geladen) gewicht	kg	71400/116400
  Lading op (ongeladen/geladen) aandrijvingsas	kg	36400/101900
  Lading op (ongeladen/geladen) leidingsas	kg	35000/14500
  PRESTATIES
  Reizende (ongeladen/geladen) snelheid	Km/h	25/21
  (Ongeladen/geladen) klasseerbaarheid	%	30/28.8
  Tractive (ongeladen) kracht	Kn	408
  Het opheffen (ongeladen/geladen) snelheid	m/s	0.39/0.28
  Verminderende (ongeladen/geladen) snelheid	m/s	0.39/0.39
  CABINE
  Beweegbare gesloten cabine
  Uitgerust met a/c, die/het verwarmen functies koelen
  Geluidsniveau bij bestuurderszitplaats	dBA	74
  MOTOR
  Merk		CUMMINS
  Type		QSM11
  Cilinder geen /displacement		6/10820 cm3
  Geschatte machts @ geschatte snelheid		250kw @ 2100rpm
  Max. torsie		1674Nm@ 1500rpm
  Geschatte stroom van alternator		150A
  Batterij		24V
  TRANSMISSIE
  Merk		ZF/5WG261 AUTO
  Type		Auto-verschuiving/koppeling
  Koppelingstype		Koppelomvormer
  Pas nr aan.		5F/3R
  BANDEN
  Aandrijvingswielen		18.00-25 40 PAREN
  Stuurwielen		18.00-25 40 PAREN
  Type		Pneumatisch
  Druk		10 bar
  Hoeveelheid, voorzijde/achtergedeelte		4/2
  TANKScapaciteit
  Hydraulische olietank	L	800
  Brandstoftank	L	500
  AANDRIJVINGSas
  Merk		Kessler/Duitsland
  Model		D102PL341
  LEIDINGSas
  Merk		Kessler/Duitsland
  Model		L102
  Leiding		Dubbele actiecilinder
  REMsysteem
  De dienstrem		Hydraulische nat-schijf
  Parkerenrem		De elektrische vrijgegeven schijfrem, liet weg toe toen macht
  HYDRAULISCH SYSTEEM
  Tweelingzuigerpomp
  Max. druk: 310 bar
  Ladings ontdekkend systeem
  Hydraulische koeler met elektrische motor
  De afzonderlijke tank van de remolie
  BOOM
  2x de dubbele cilinders van de actielift
  1x de dubbele cilinder van de actieuitbreiding
  VERSPREIDER
  Behandelende ISO 20 ' - 40 ' containers
  2x bevochtigingscilinder	2x versnellingsbak & remsysteem
  Merk	SP45
  Roteer graden	-105°/+195°
  Sideshift	800/+800mm
  VRACHTWAGEN SAFETIES
  Foutenbeeldschermsysteem
  Tegensysteem voor containers
  Wegend systeem (lage precisie)
  Elektrisch anti-overbelastingssysteem
  Het volledige systeem van de kunnen-buscontrole
  De koppeling van het richtingsversnellingshandel
  De parkerenrem liet weg toe toen macht
  Seat-schakelaar
  VERSPREIDER SAFETIES
  Het sluiten/het openen slechts na het correcte landen
  Het opheffen/het verminderen slechts wanneer de 4 draaisloten op zelfde positie
  Anticollision schakelaar van de omwentelingsgrens
